Строительство дома из соломенных блоков. Каркас, часть 2

Итогом следующего рабочего дня стали взметнувшиеся ввысь основные стойки каркаса. Если до этого дом напоминал всего лишь танцплощадку, то теперь он приобрёл высоту и объём.
А как это делалось? смотрим ниже!

Очень часто при строительстве каркасников стойки крепят по сильно упрощенным методикам, вроде пары саморезов и металлические уголки. Практика показывает, что по прошествии минимального времени подобные соединения ослабевают из-за усушки древесины. Мы по возможности решили применять соединения вполдерева и с использованием вырезанных пазов и шипов. Вот этим мы  и занимаемся на последующих снимках.

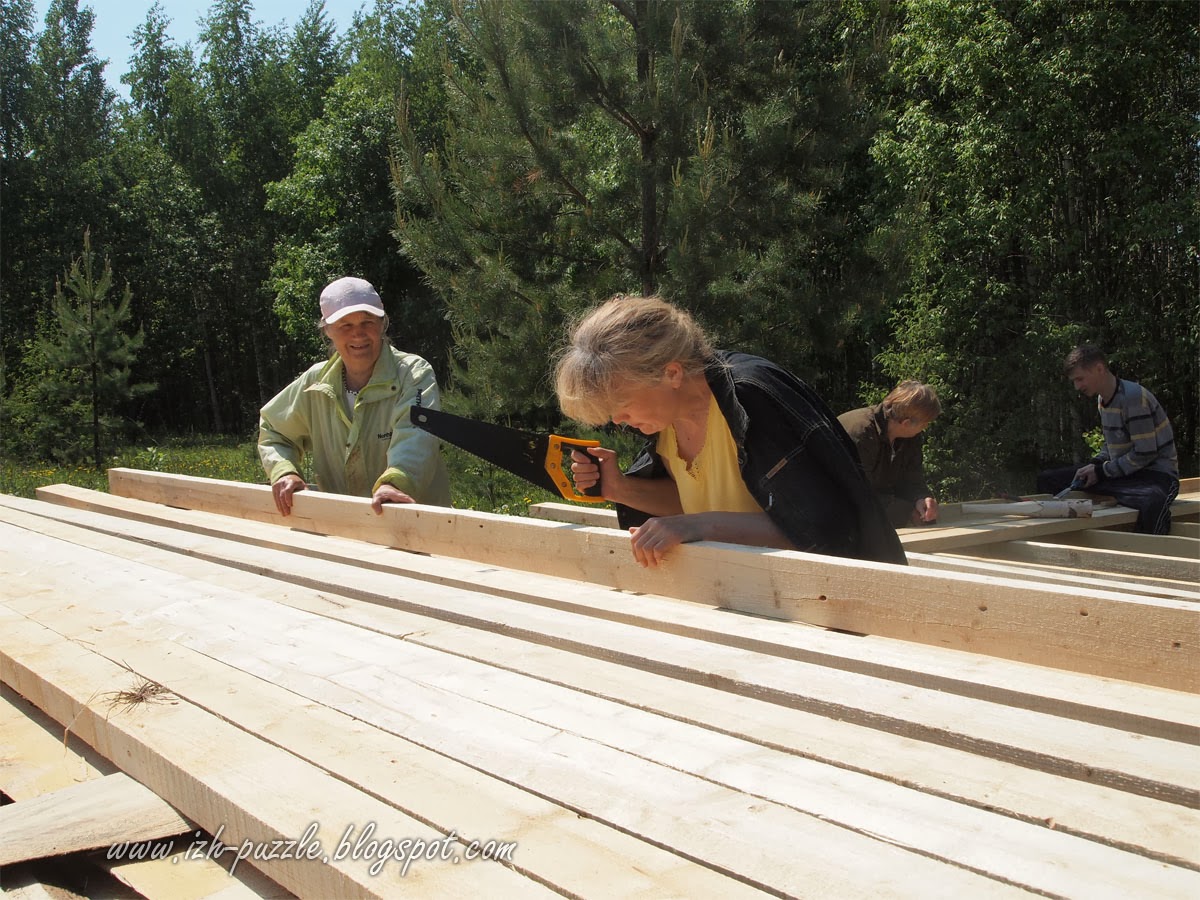

Подготовка стоек к установке, вырезка четвертей

Добавьте подпись
Кот и пёс
 Кот уже не очень боится Пирата, но на всякий случай распушился побольше.
- Да больно ты мне нужен, усатый!


Подрезка лаг

Установка первой угловой стойки
 Стойки выверялись строго по отвесу и укреплялись временными подкосами.

Разметка мест установки стоек


После установки внутреннего ряда угловых и промежуточных стоек предстоит их соединить между собой брусьями обвязки 150*50мм
Вот для этого и готовились многочисленные пазы. К сожалению, по мере усыхания часть бруса закрутило винтом, что создаёт некоторые сложности при сборке.

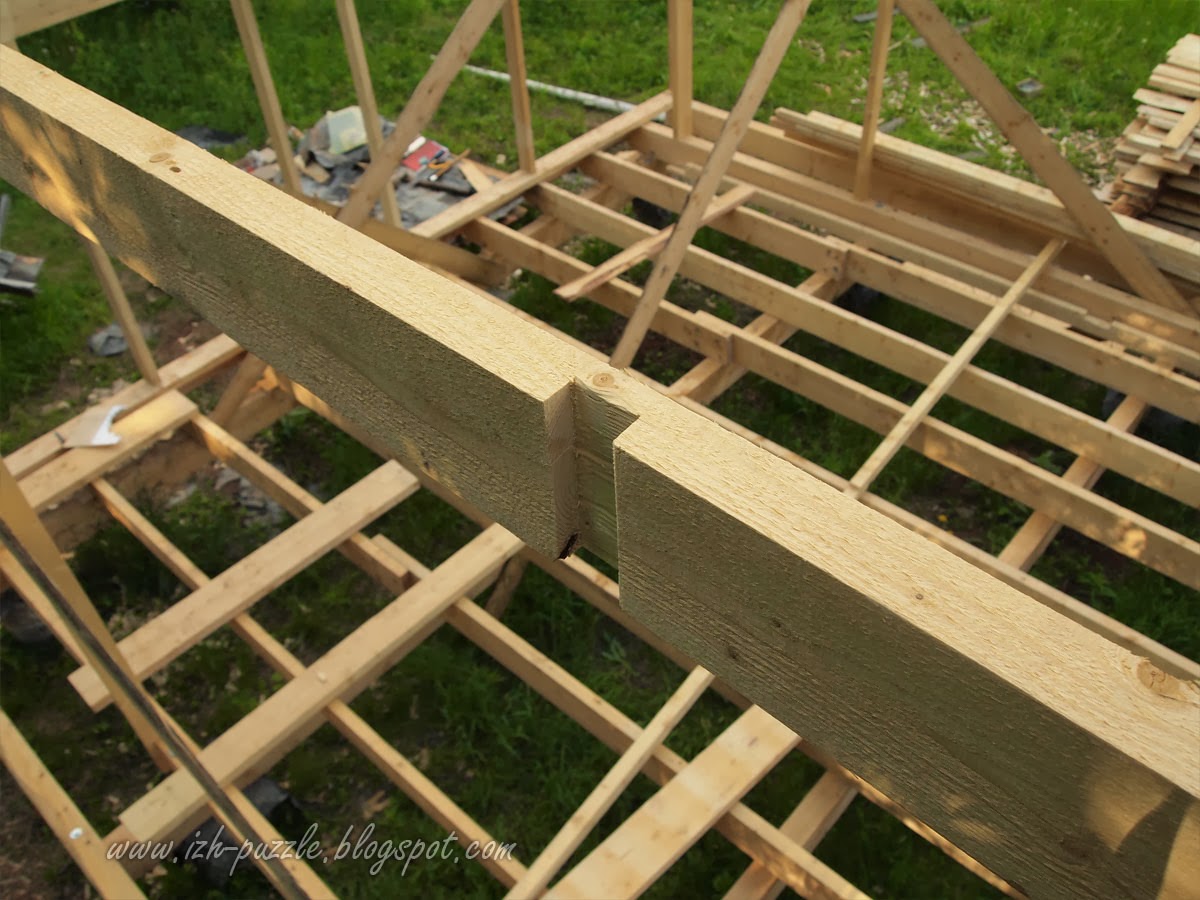

 Длинна брусьев 6 м, а весь дом  около 8м. Так что гризонтальная обвязка состыковывается из 2 частей.








Часть стоек прикреплена вполдерева (внутренний ряд), часть  - поставлена сверху и прибита гвоздями под углом.

Не везде стойки совпадают с лагами  1 этажа, поэтому пришлось проложить промежуточный горизонтальный брус.

Гнездо в обвязке под установку стойки

Поверх обвязки стоек устанавливаются балки перекрытий  50*300мм


Узел соединения вертикальной стойки, горизонтальной обвязки стоек и балок перекрытия

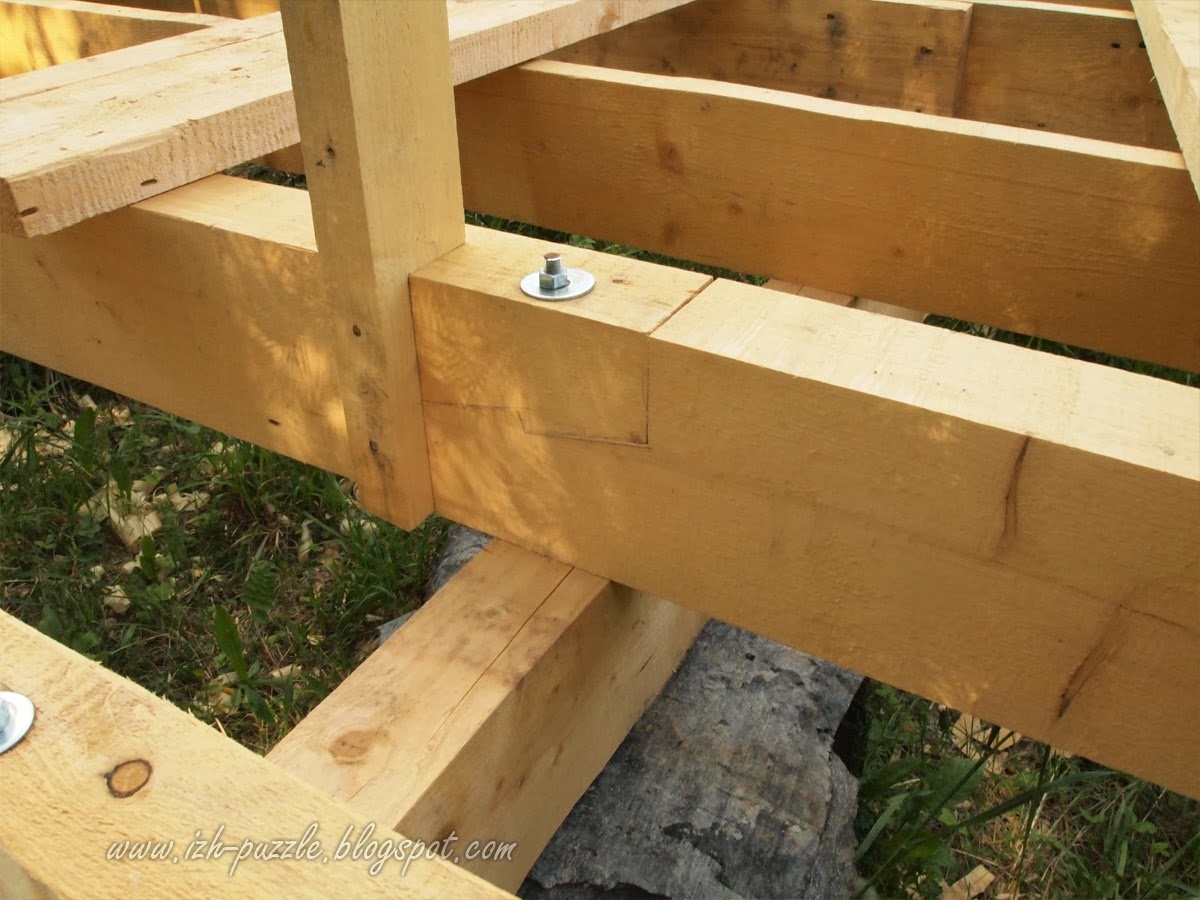

Крепление стойки к лагам - вырез на 2/3 толщины и пара гвоздей.
 Такой способ кажется наиболее рациональным. Вертикальная нагрузка передаётся на мощный брус, а пара гвоздей не дадут стойке упасть до установки надёжных подкосов.

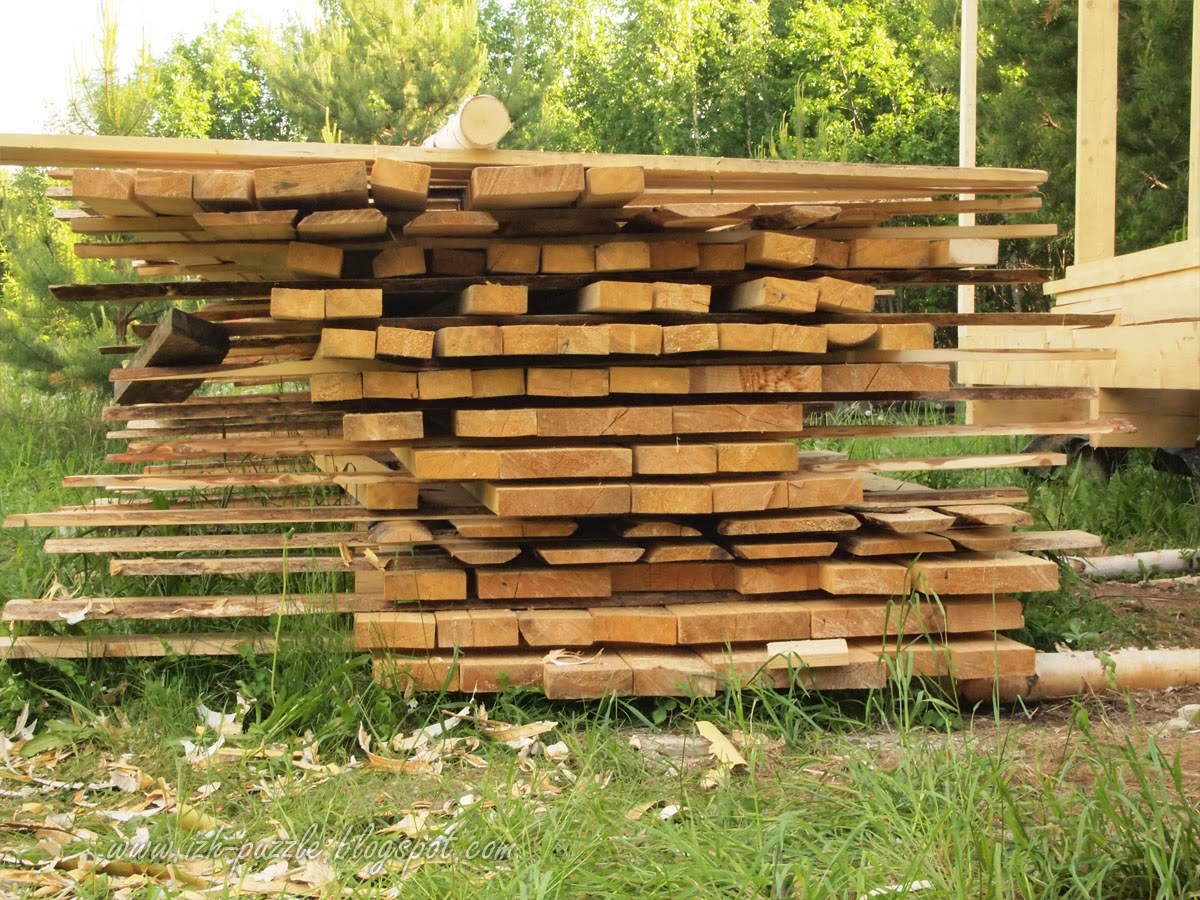

Штабель досок основательно похудел и сверху и с боков
