Ткацкий станок - в работе сейчас.

 Здесь я покажу некоторые этапы работы над несколькими ткацкими станками. Интерьер очень скромный - дощатые стены, земляной пол. Все шумные и грязные работы идут в дровянике у моего друга.


Изготовление боковин рамы станка
Фрезерование криволинейных пазов в боковинах


Скругление уголов боковины с помощью ленточной шлифмашины

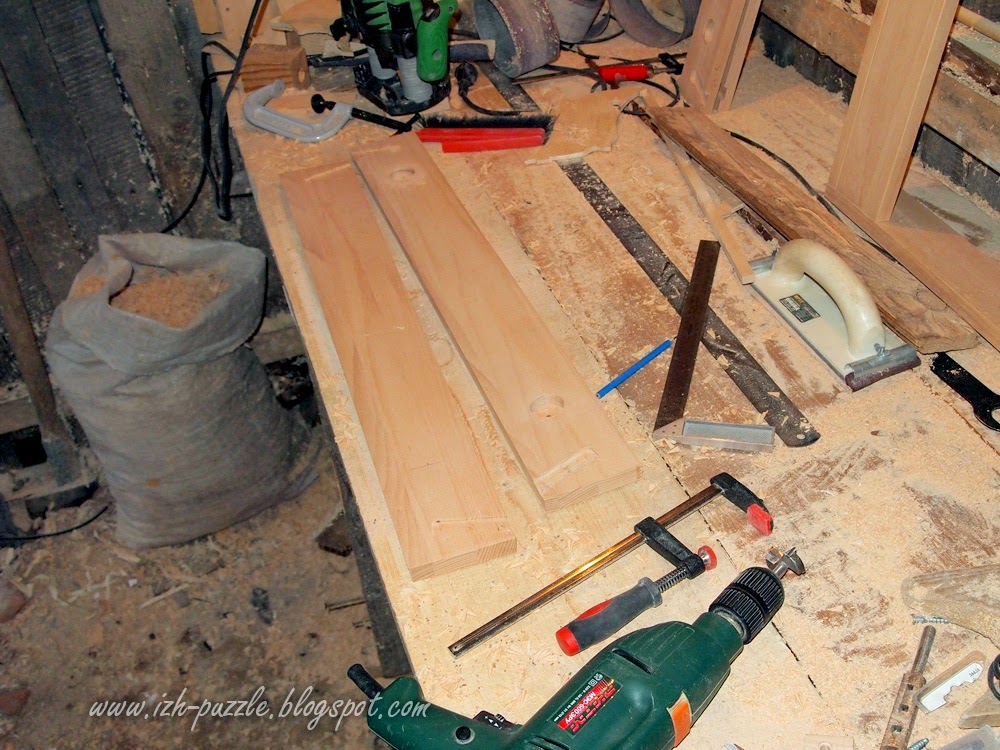

Боковины с пазами под перекладины

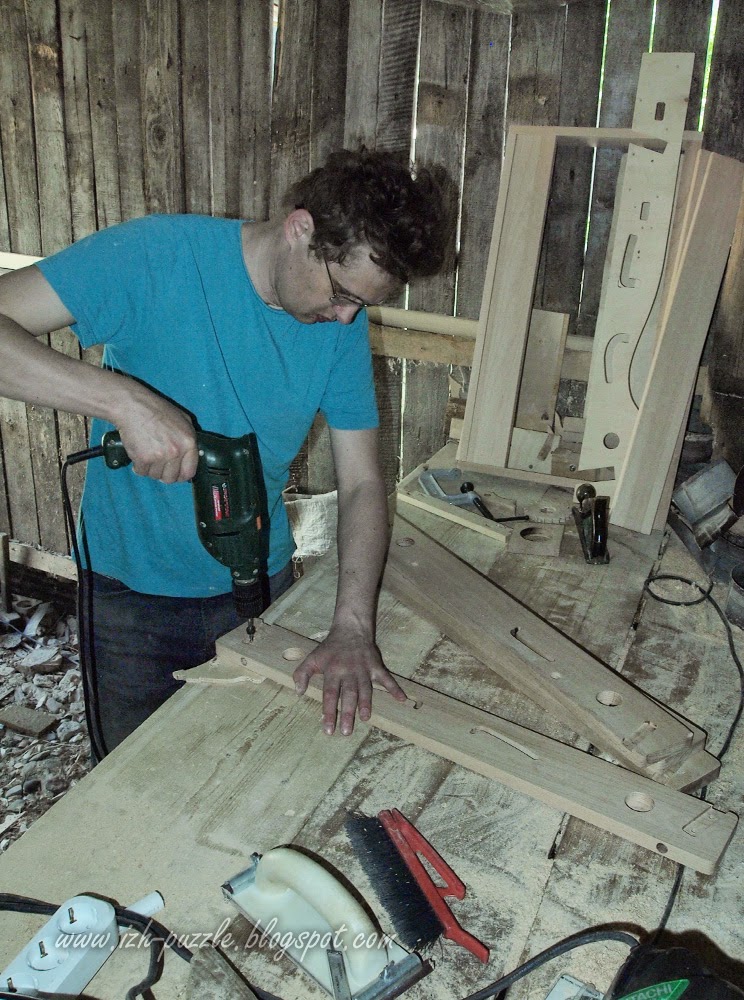

Сверление отверстий под шурупы



Точение шкантов на токарном станке
 Примерка деталей первого четырёхремизного станка.
Сборка первой станины


примерно так будет выглядеть

Храповик товарного вала


 Второй станок будет двухремизный, поэтому переключение зева будет с помощью одного-единственного рычажка

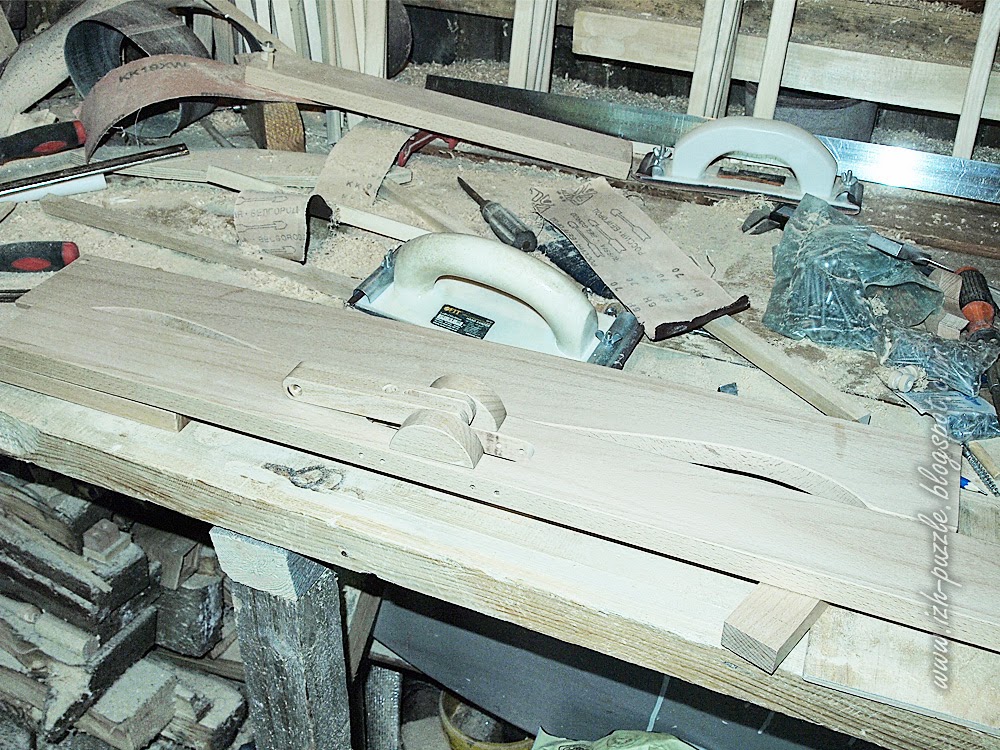

Рычажок переключения зева

обратная сторона - паз для прохода шнуров-тяг




Третий ткацкий станок - четырёхремизный. Установлены четыре переключателя ремизок. Ножки в первом варианте мне показались тонковатыми, в этот раз они стали более массивными.
Пробная сборка ещё одного станка
